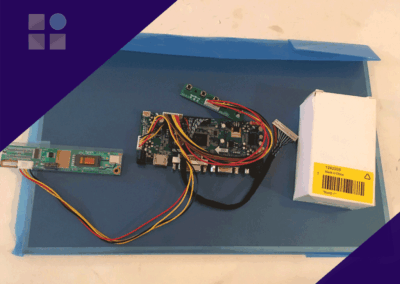

🖥️ Bien choisir un contrôleur LCD pour écran de notebook : guide complet

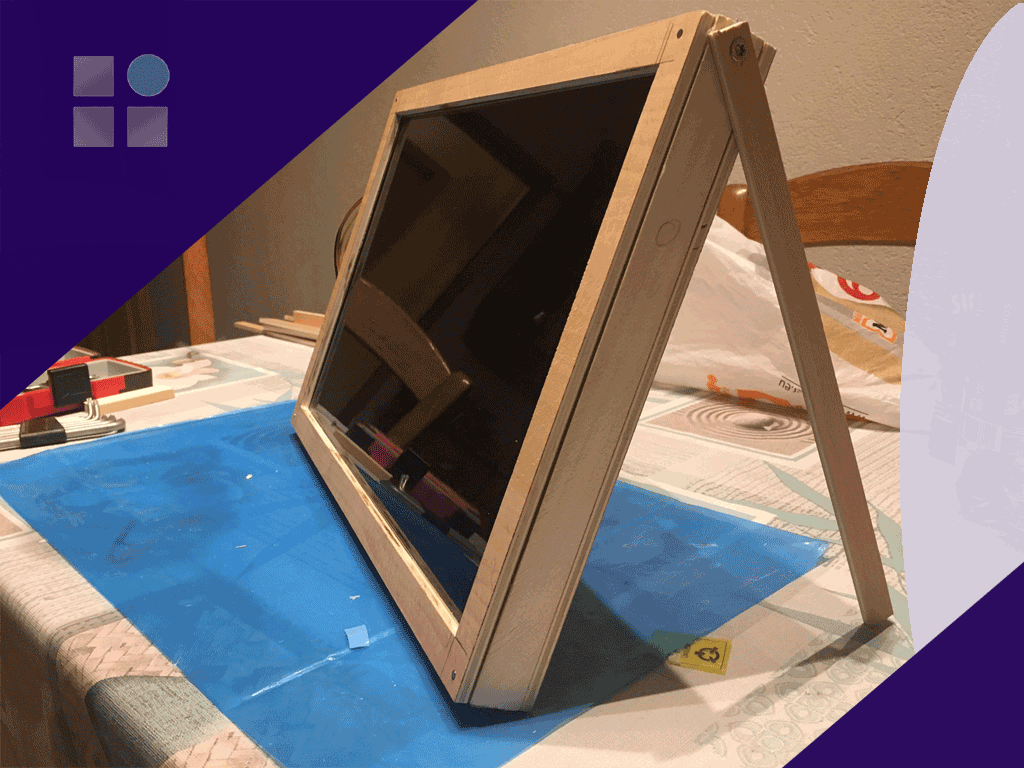

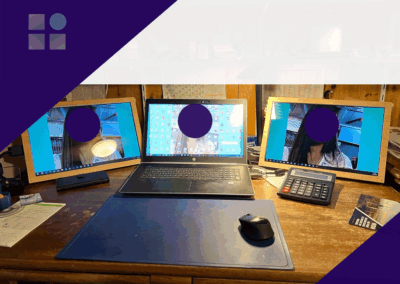

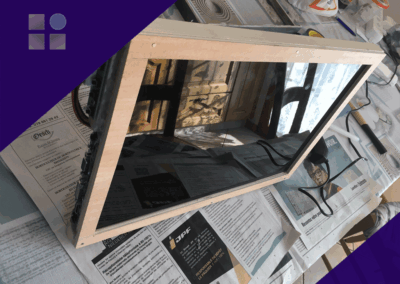

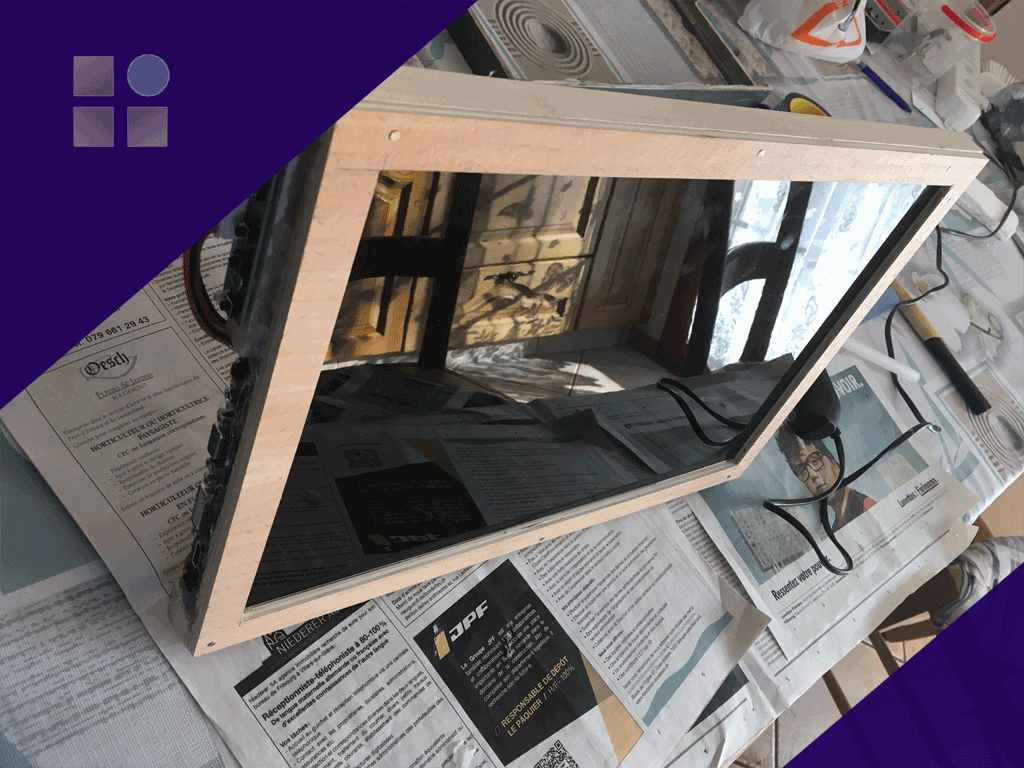

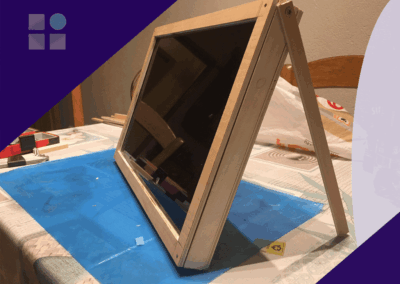

Recycler un écran LCD de notebook est une excellente idée pour créer un moniteur secondaire ou un projet DIY (boîtier en bois, cadre photo numérique, borne, etc.). Cependant, la partie la plus délicate reste le choix du contrôleur LCD compatible. Une mauvaise correspondance peut rendre l’écran inutilisable, voire l’endommager.

📌 Voici un guide clair et précis pour comprendre tous les critères essentiels.

1️⃣ Identifier précisément la référence de l’écran

Avant toute chose, il faut démonter le notebook et récupérer la référence exacte de la dalle LCD. Elle se trouve généralement sur une étiquette à l’arrière de l’écran (ex : LP156WH4-TLN1, B140HAN01.3, etc.).

👉 Cette référence est indispensable : c’est elle qui permettra de trouver un contrôleur compatible.

4️⃣ Nombre de pins et type de connecteur

Même au sein d’un même standard (LVDS ou eDP), il existe :

🔸 Différentes configurations de pins (30, 40 pins…)

🔸 Différentes dispositions (position du connecteur, brochage)

👉 Il faut donc :

✔ Comparer visuellement le connecteur
✔ Vérifier la correspondance exacte avec la fiche technique (datasheet)

5️⃣ Tension et alimentation de l’écran

🔌 Tension de fonctionnement

Les écrans fonctionnent généralement en :

✔ 3.3V
✔ Parfois 5V

⚠️ Le contrôleur doit fournir la bonne tension, sinon risque de dommage.

🔋 Alimentation du contrôleur

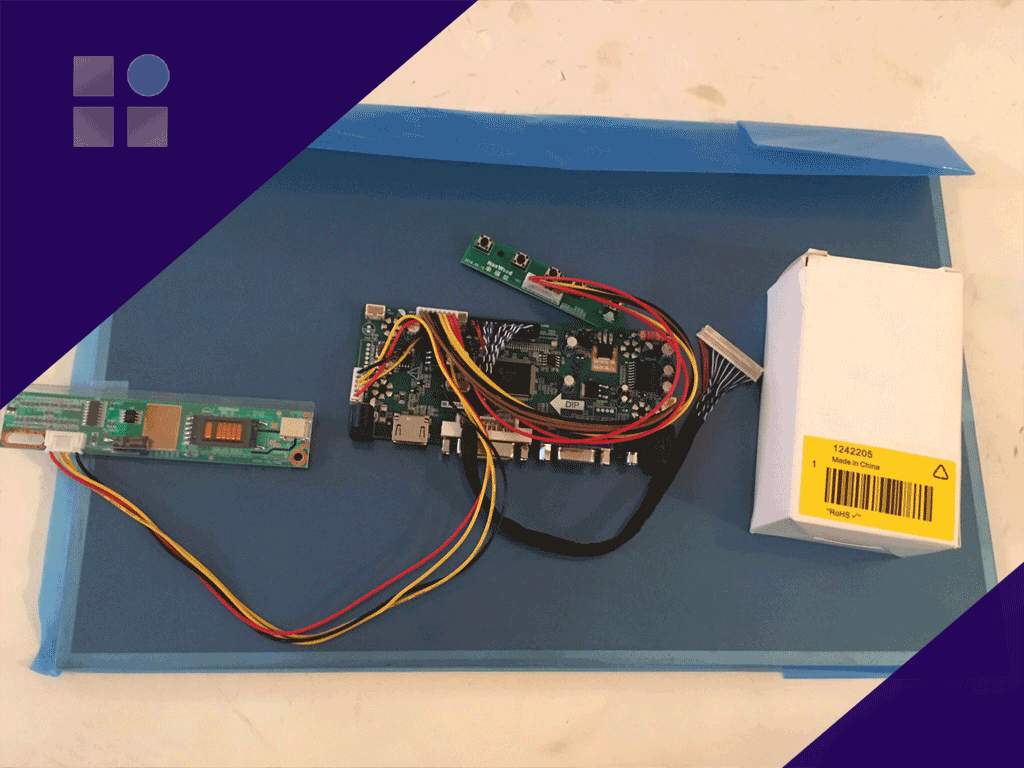

Les kits contrôleurs sont souvent fournis avec :

✔ Une entrée 12V (adaptateur secteur)
✔ Parfois une plage 5V–12V selon les modèles

👉 Vérifiez :

✔ La tension d’entrée requise
✔ La puissance (généralement 2A ou plus)

8️⃣ Connectiques d’entrée vidéo

Les contrôleurs offrent différentes entrées :

✔ HDMI (le plus courant)
✔ VGA (ancien)
✔ DVI
✔ DisplayPort (plus rare sur kits)

👉 Choisissez selon votre usage.

9️⃣ Boutons de contrôle et OSD

Un bon kit inclut :

✔ Une carte de boutons (menu OSD)
✔ Réglage luminosité / contraste
✔ Sélection des entrées

🔟 Où acheter et comment vérifier

Lors de l’achat :

✔ Recherchez avec la référence exacte de l’écran + “controller board”
✔ Vérifiez les photos et descriptions
✔ Privilégiez les vendeurs qui listent explicitement votre modèle

💡 Astuce : les plateformes comme eBay, AliExpress ou Amazon proposent souvent des kits complets (contrôleur + câbles + alimentation).

✅ Conclusion

Pour réussir votre projet de boîtier LCD DIY, retenez les points clés :

✔ Référence exacte de la dalle
✔ Type d’interface (LVDS ou eDP)
✔ Résolution compatible
✔ Connecteur et nombre de pins
✔ Tension et alimentation
✔ Type de rétroéclairage
✔ Firmware adapté

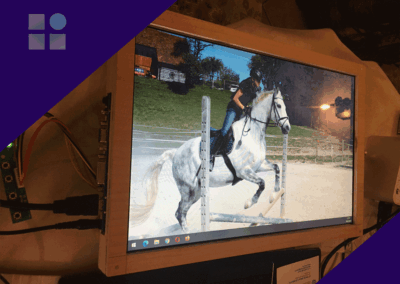

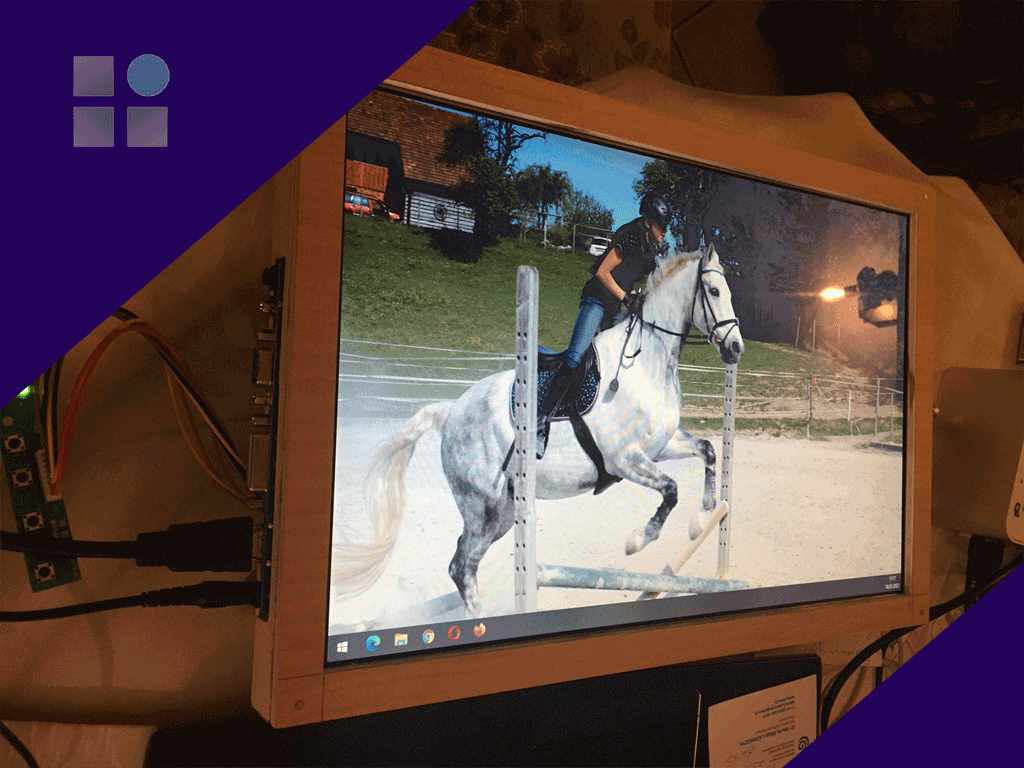

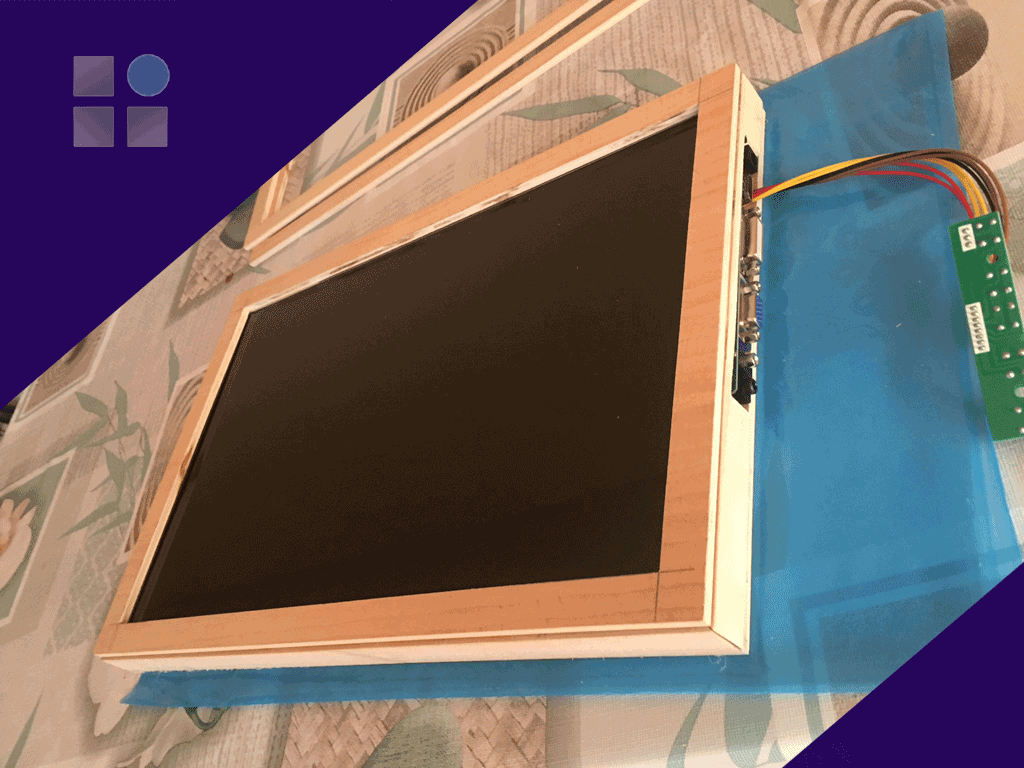

🚀 Une fois ces éléments validés, le montage devient relativement simple et vous pouvez donner une seconde vie à votre écran.

🖥️ Écran LCD ou écran LED : quelle différence ?

Lorsqu’on parle de recyclage d’écran de notebook, il est important de bien comprendre les appellations techniques. Beaucoup de personnes pensent qu’un écran LCD et un écran LED sont deux technologies totalement différentes, alors que ce n’est pas toujours le cas.

📌 Dans la majorité des ordinateurs portables, un écran dit LED est en réalité une dalle LCD avec rétroéclairage LED. L’image est produite par la technologie LCD, tandis que l’éclairage arrière est assuré par des LED.

🔹 Les anciens modèles utilisent souvent un rétroéclairage CCFL (tube fluorescent).
🔹 Les modèles plus récents utilisent un rétroéclairage LED, plus fin et plus économique.

⚠️ Il ne faut donc pas confondre :

✔ LCD = technologie d’affichage de la dalle
✔ LED = type de rétroéclairage (dans la plupart des notebooks)
✔ Écran LED pur = panneaux LED spécifiques, affichage publicitaire ou matrices LED

🔍 Les points essentiels à vérifier avant recyclage :

✔ Référence exacte de la dalle
✔ Type de connecteur (LVDS ou eDP)
✔ Type de rétroéclairage (CCFL ou LED)
✔ Résolution native de l’écran
✔ Compatibilité du contrôleur vidéo

💡 En résumé : dans la majorité des cas, un écran de notebook annoncé comme “LED” peut être recyclé comme un écran LCD classique, à condition de choisir la bonne carte contrôleur compatible.
